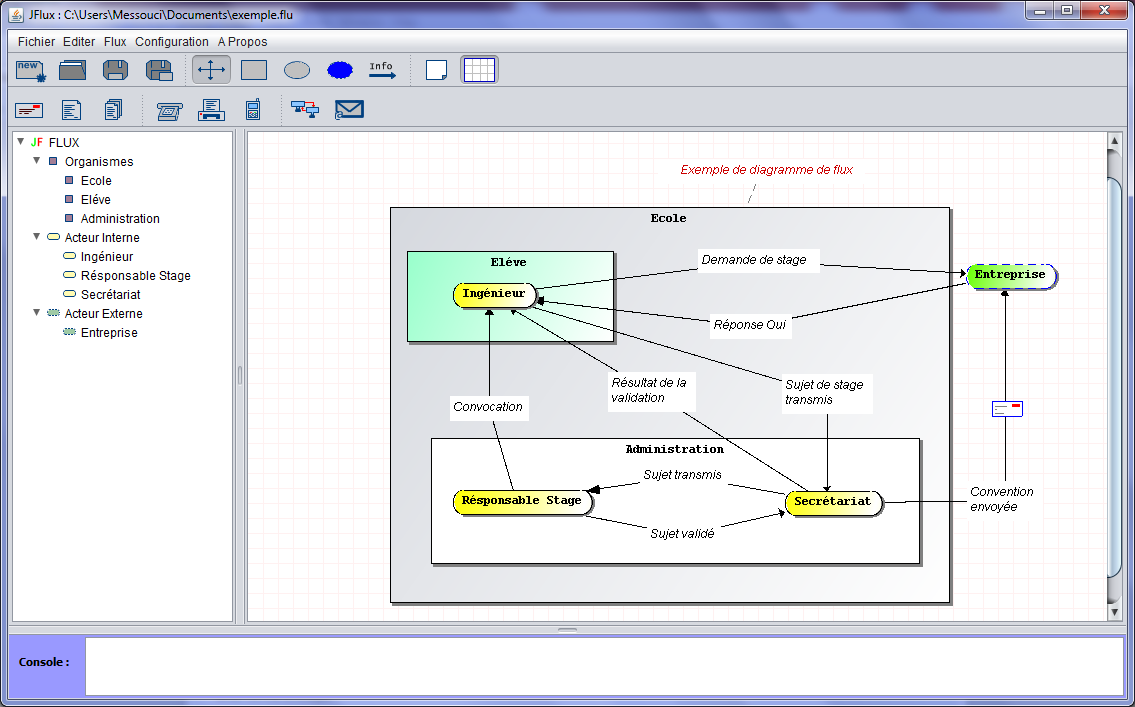

JFlux est un logiciel de modélisation spécialisé dans la création de diagrammes conceptuels de flux (DCF) et de diagrammes conceptuels de contexte (DCC), en respectant les principes de la méthode Merise. La méthode Merise, largement utilisée pour l'analyse et la conception des systèmes d'information, structure les flux d'informations et leurs interactions de manière claire et rigoureuse.

Grâce à JFlux, les utilisateurs peuvent concevoir des diagrammes conceptuels qui représentent visuellement les échanges d'informations entre différents acteurs, entités ou systèmes. Les DCF permettent de modéliser les flux de données et leurs traitements, tandis que les DCC décrivent le périmètre global d'un système ainsi que les relations avec son environnement.

Le logiciel offre une interface conviviale pour faciliter la conception des diagrammes, même pour les utilisateurs débutants. Il inclut des fonctionnalités essentielles telles que la sauvegarde des modèles et leur exportation sous forme d'image, ce qui simplifie le partage des schémas avec les équipes ou leur intégration dans des documents de projet.

Adapté aux analystes, chefs de projet et autres professionnels des systèmes d'information, JFlux garantit une modélisation cohérente et compréhensible des flux et contextes. Il aide à analyser efficacement les interactions et les besoins d'un système tout en simplifiant la documentation visuelle.

Avec JFlux, les utilisateurs disposent d'un outil puissant pour modéliser des flux complexes tout en respectant la rigueur et les principes fondamentaux de la méthode Merise. C'est un atout indispensable pour concevoir des systèmes d'information efficaces et robustes.

Une fois que vous avez relié les deux acteurs par un lien, Double cliquez sur ce lien pour afficher la fenêtre des propriétés puis saisissez les messages ou les flux d'information. Avant de valider, cochez sur "point de cassure" ou/et "cible" pour dessiner la flèche.

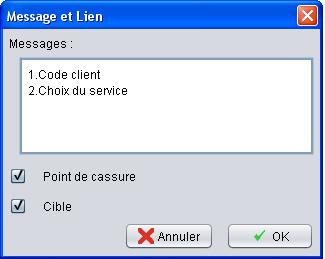

La fenêtre des propriétés du lien.

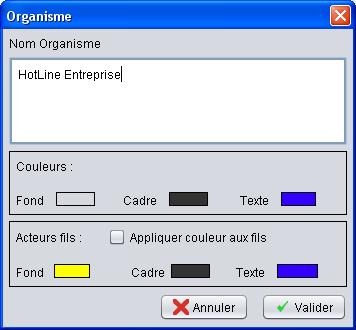

Vous pouvez inserer un seul organisme principal (système principal). les autres organismes seront considérés comme étant des services ou des sous systèmes.Pour avoir la fenêtre des propriétés double cliquez sur l'organisme.Vous pouvez saisir son nom, ses couleurs et les couleurs des acteurs internes directes à cet organisme en cochant sur "appliquer les couleurs aux fils (acteurs internes).

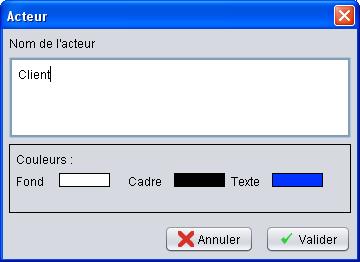

Une fois que l'acteur interne ou externe est créé, double cliquez sur cet acteur pour avoir la fenêtre des propriétés. saisissez son nom, ses couleurs, ... puis validez

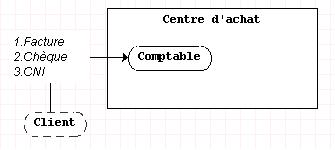

Pour donner plus expressivité à vos flux, un ensemble d'icônes est à votre disposition dans une bar d'outils.allez à menu configuration -> bar d'outils -> icones extras.
